Partes de un aire acondicionado

Los aires acondicionados modernos están diseñados y fabricados con lo último en tecnología del mundo moderno. Así que conocer las partes de un aire acondicionado se ha hecho tema relevante para muchos.

alojamiento wordpress

De hecho, un sistema de calefacción, ventilación y aire acondicionado (HVAC) del siglo XXI combina a la perfección varios elementos de la ingeniería mecánica, incluida la termodinámica, la mecánica de fluidos y la transferencia de calor.

Un sistema de aire acondicionado eficiente ofrece el alivio que tanto necesitas durante los veranos calurosos. Estos sistemas funcionan manteniendo el nivel de temperatura requerido en el hogar o la oficina. Es una parte integral de tu vida y para beneficiarse de ella, debes comprender cómo funciona el aire acondicionado.

Para empezar, hay varios componentes básicos de un sistema de aire acondicionado que le permiten proporcionar refrigeración o calefacción, según sea necesario. La siguiente foto solo nos muestra cuatro de los componentes principales, que se pueden ver a simple vista.

También te puede interesar: ¿Quién Inventó el Aire Acondicionado?


Partes de un Aire Acondicionado
Aire Acondicionado de Ventana

Partes de un Aire Acondicionado

Aquí están los componentes físicos básicos de un sistema moderno de aire acondicionado.

AirTM

1.- El Termostato

Partes de un Aire Acondicionado
Termostato Ambiental. Aire Acondicionado

El termostato controla cuándo se enciende y apaga la unidad, que temperatura mantiene, y también regula hasta cierto punto el mantenimiento de la unidad. El termostato tiene una importancia primordial ya que con éste se controla el confort del ambiente climatizado y el funcionamiento eficiente del equipo.

Existen termostatos que solo dan lecturas en grados Celsius, otros te lo darán en grados Fahrenheit y otros tienen la opción de operar en ambas escalas. Los puedes encontrar integrados a la unidad o colocados externamente, dependiendo del tipo de aire acondicionado y su tamaño


2.- El Compresor

Partes de un Aire Acondicionado
Compresor Hermético Copeland de 36.000 BTU.

En realidad, el compresor se comporta como una gran bomba eléctrica. El compresor, como su nombre lo indica, presuriza el gas refrigerante como parte del proceso de volverlo a convertir en líquido. Por lo general, se ubica del lado caliente de la unidad y es considerado el corazón del ciclo. Sin lugar a dudas, la más importante de las partes de un aire acondicionado.

El compresor funciona junto con una sustancia llamada fluido de trabajo (refrigerante), que puede transformarse fácilmente de gas a líquido. La tarea principal del compresor es convertir el gas de baja presión en un gas de alta presión, que también tiene alta temperatura. En este proceso, las regiones de separación entre las moléculas se reducen, creando gas energizado. A partir de aquí, el gas o refrigerante energizado sale del compresor para ingresar al condensador.

El compresor puede ser controlado eléctricamente por un sistema ON/OFF o por Tecnología Inverter. Si quieres saber más de esta tecnología, entra al siguiente enlace.


3.- El Condensador

Partes de un Aire Acondicionado
Condensadoras de Aire Acondicionado

El condensador es otro elemento que, como el compresor, se encuentra en el lado «caliente» del sistema de aire acondicionado. Está diseñado para eliminar gran parte del calor latente en el refrigerante cuando regresa desde el interior de la casa y, por lo tanto, hace que el trabajo del compresor sea mucho más fácil.

Si alguna vez has mirado la parte trasera de un refrigerador y has notado el panal ubicado allí, ese es el condensador. En los sistemas de aire condicionado tiene el mismo funcionamiento, pero su forma difiere.

Hay un ventilador instalado en la bobina del condensador que enfría el gas a alta presión y lo convierte de nuevo en líquido. Este producto ahora se lleva a la siguiente parte o al componente del aire acondicionado llamado evaporador. Puedes ver el compresor y el condensador en el lado caliente de la unidad.


4.- El Dispositivo de Expansión

Partes de un Aire Acondicionado
Válvula de Expansión

Una parte poco conocida pero bastante importante de un sistema HVAC es el dispositivo de expansión. En esencia, se encuentra entre los lados «caliente» y «frío» del sistema al regular la cantidad de refrigerante líquido comprimido que se mueve hacia el evaporador. En muchos sentidos, es el más complicado de los elementos en un sistema HVAC.

Para no ser demasiado técnico, te damos un ejemplo. Un bulbo sensor de temperatura lleno de un gas similar al del sistema principal controla el flujo del refrigerante. A medida que aumenta la temperatura, este bulbo hace que un manómetro de resorte abra una válvula. Alternativamente, a medida que la temperatura en la línea de succión disminuye, también lo hace la presión en el bulbo y, por lo tanto, la presión en el resorte disminuye, lo que hace que la válvula se cierre.

Este dispositivo de expansión tiene diferentes formas, y lo conocerás con diferentes nombres. Para equipos pequeños, donde la cantidad de gas en el circuito es poca, verás un tubo capilar cumpliendo esta función. Si el equipo ya maneja una cantidad de BTU considerable, verás válvulas de expansión. En ambos casos la función es la misma.


5.- El Evaporador

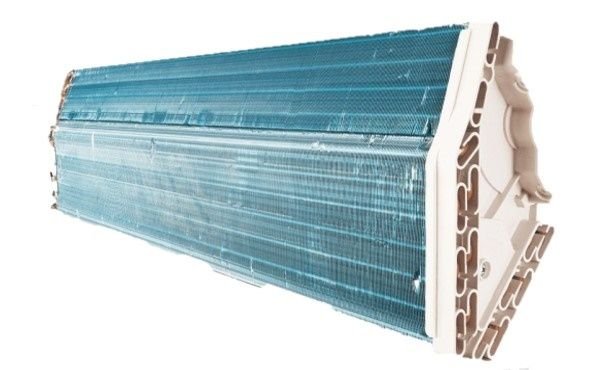

Evaporador de Aire Acondicionado
Evaporador de sistema mini-Split.

Este elemento del sistema de aire acondicionado se encuentra en el lado «frío» del sistema dentro del hogar o negocio. Es un conjunto de bobinas o panal sobre el cual se sopla el aire que se necesita enfriar. Obtiene su nombre por el hecho de que convierte un líquido comprimido en gas (evaporación) mientras está en funcionamiento.

El evaporador está unido al condensador con una tubería extremadamente delgada. El gas a alta presión que ahora se transforma en líquido a baja presión llega a esta sección del sistema de aire acondicionado. La disminución de la presión en esta sección convierte el líquido en gas nuevamente. En este proceso, el fluido o refrigerante de trabajo elimina el calor del aire y lo enfría.

A continuación, el fluido de trabajo sale del evaporador en forma de gas para ser comprimido nuevamente por el compresor. Todo esto sucede de manera cíclica. Este cambio de temperatura es lo que se aprovecha.


6.- El Soplador o Ventilador

Partes de un Aire Acondicionado
Soplador de aire acondicionado

Este elemento es simplemente un ventilador que mueve un volumen de aire a través del evaporador. Es una parte integral de los sistemas de tratamiento de aire, ya que ayudan a atraer aire fresco al ambiente. También es la parte del sistema que generalmente se escucha, es decir, el zumbido, dentro del hogar cuando la unidad está funcionando.

También existe otro soplador que mueve el aire a través de la condensadora, ayudando a extraer el calor del refrigerante. En los equipos de ventana, en algunos modelos compactos, estos dos sopladores comparten el mismo motor eléctrico.


7.- Los Ductos

Partes de un Aire Acondicionado

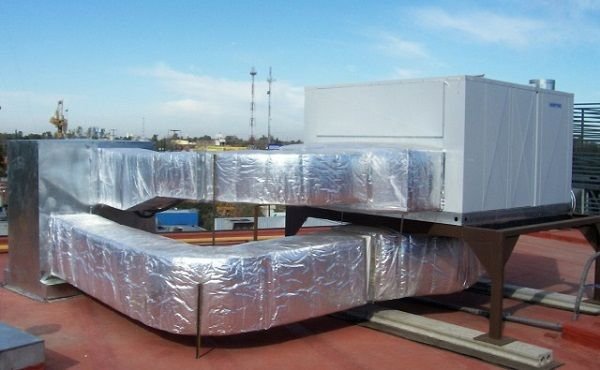

Foto de Unidad central externa, donde se ven claramente los ductos

Técnicamente, los ductos no forman parte del sistema mecánico de tu aire acondicionado, y solamente los verás en sistemas centralizados. Sin embargo, en estos sistemas, el trabajo del conducto debe verificarse regularmente, al igual que las partes mecánicas, ya que cualquier daño puede afectar significativamente la eficiencia de las partes móviles.

Además, los ductos tienen sus propias partes móviles como dampers y rejillas, que ayudan a dirigir el flujo de aire a las áreas deseadas del espacio habitable. Los ductos deben mantenerse limpios y libres de cualquier obstrucción. Esto permite que el equipo trabaje con mejor eficiencia, consumiendo menos energía y aumentando su vida útil.


alojamiento wordpress

Para Cerrar.

😀Esto te va a interesar: «Recomendaciones para instalar un Aire Acondicionado«

Como verás, no es tan complicado identificar las partes de un aire acondicionado. Y sabiendo identificarlas, puedes entender mejor su funcionamiento general y cómo funciona cada parte por separado.

Absolutamente todos los sistemas HVAC funcionan bajo el mismo principio del ciclo de refrigeración. Sea del tamaño que sea, y de la marca que sea, esto no cambia.
